户外大型广告牌的设计原理

 户外大型广告牌是在改革开放经济大潮中产生出新型结构物的广告产品，并具有较强的生命力。其上部结构构件尺寸，主要受变形、稳定和外观效果控制。对受已建建筑物约束的大型钢结构广告牌,挖孔桩基础是比较安全且经济的基础形式之一。分之一左右,但施工难度略有增大。需要由专业人员进行操作。

温江户外广告牌其结构相比较复杂，考虑的因素点较多，因此设计需注意以下几个原理：

1.施工工艺基础工程根据现场地形、地质条件,本基础采用人工挖孔扩底桩,基础底面置于第三层粘土中。基坑开挖时,采用孔壁支护和排水措施,以确保桩孔成形和施工人员的人身安全。户外广告制作基坑开挖完成并经验槽后,立刻铺设厚碎石垫层,吊放钢筋骨架,并及时浇筑基础混凝土,预埋锚固螺栓,铺设基础顶部钢筋加强网,在浇至设计标高时,其顶面需用水泥砂浆找平,然后加盖螺栓定位及垫座钢板。

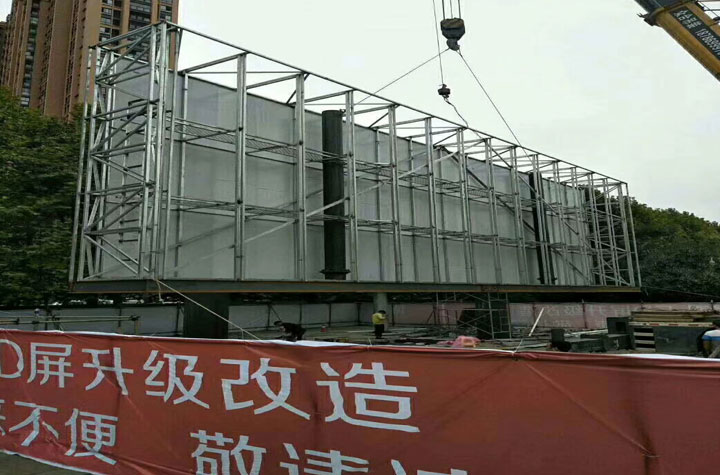

2.待基础混凝土养护到规定龄期,需对预埋螺栓进行抗拔试验,以确认螺栓的抗拔承载力是否满足设计要求。钢结构工程所有钢结构构件的连接均采用焊接,上部结构均采用工厂化生产。钢柱与上部桁架结构在成都喷绘厂家分为以卷焊和拼焊而成;当梁柱主骨架焊接完成,形成整体上部结构时,应做适当的加载试验,以验证焊缝的质量和主骨架的强度;广告牌面板骨架和镀锌铁皮面板拼接好后,可在地面直接挂焊到主骨架上,以便校正面板表面的不平整度,控制上部结构整体外观效果。吊装定位广告牌的立柱和上部结构在工厂制成后,运往现场进行整体对接。在地面形成的整体广告牌,可用两台吊车从顶、底两个吊位进行整体起吊安装,在广告吊装就位后,用两台经纬仪从相互垂直的两个方向进行纠斜、定位。每个方向的垂直度宜控制在h/2000(h为广告牌高度)以内,且小于20mm。螺栓定位紧固后,宜在适当时机,浇筑素混凝土密封,以防螺栓外露锈蚀。

3.设计基础根据型式与布置作分为两种类型:一种是平衡重力式,即上部荷载主要由大体积基础重力来平衡,开挖方量大,混凝土用量也较多,但施工简单,节省钢材,适宜在土质松软且有开阔的施工场地时利用；另一种为桩基式,其中又以扩孔桩为主,该类基础可在施工场地受限的情况下采用,其优点是基础施工场面很小,混凝土用量仅为平衡重力式基础的三分之一左右,但施工难度略有增大。


温江广告公司 网络
2018-11-06 19:59:43
